GE5000/CFM明火煤监测系统主要由GE5010过热/明火红外探测仪、GE5020控制单元、GE5040空气清洁吹扫单元等组成，主要针对煤等易燃物料运输皮带进行防火保护。在中国国家规范《火力发电厂与变电站设计防火规范》中要求设置输煤皮带系统的“明火煤”监测装置，而GE5000/CFM明火煤监测系统可以保证高灵敏、精确、及时的报警，以利于驱动水喷淋装置进行降温灭火。

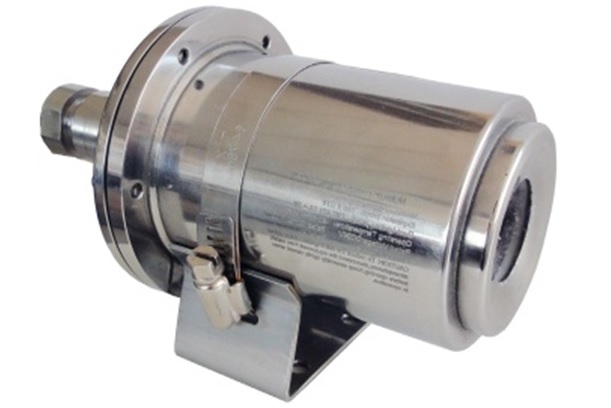

GE5010过热/明火红外探测仪采用了全新的2~20um红外传感阵列，采用增强红外技术，在物体表面上温度/面积的关系达到报警水平的情况下，探测仪即可以对位于表面以下的“热班”做出响应，也可以对燃烧的“明火”做出响应。响应温度为45~1000℃，监测皮带移动速度1~6m/s，探测仪可以侦测到直径小到20mm的“炽热”的煤或易燃物料。

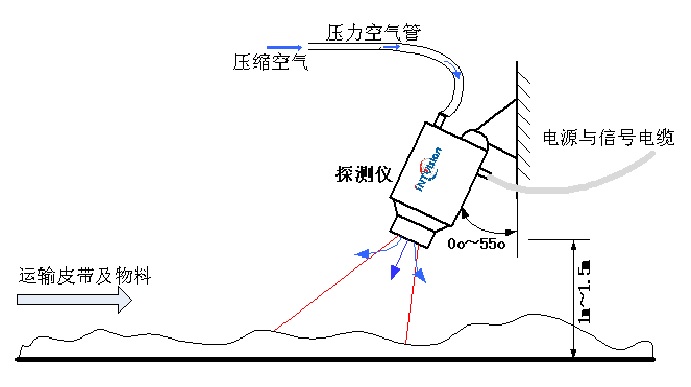

GE5000/CFM系统主要用于安装于皮带上方1.0~1.5m的高度，并通过选择适宜的光学镜头覆盖整个皮带宽度。本系统主要是用来监视在输送过程中的物料已发生着火，或虽然还没有达到着火条件，但是物料温度异常可能引起着火。电厂的输煤系统就是典型的易燃物料皮带，可能存在煤场煤堆已经出现阴燃的现象，而这些煤被输送进了皮带系统，极易造成皮带、煤斗等设备的灾难性破坏。

二. 特点与优势

• 可以高灵敏探测暗火、阴燃、余烬或被掩埋的“热斑”；

• 配套了压力空气防护净化系统，使系统可以用于环境恶劣的灰尘飞扬的场所；

• 160X128红外传感阵列，可以提供高可靠的探测；

• 宽角度范围的均匀覆盖，远胜于一般余烬/火花探测器；

• 温度、图像多重分析，避免误报警；

• 不响应日光，探测可靠；

• 过热/明火红外探测仪按防爆型设计，具有很好的EMC特性；

• 系统按模块化设计，结构轻巧，可视化程度高，安装方便，易于维护维修。

三. 产品应用

• 运输皮带

• 秸秆等物料

• 烘干线

• 垃圾回收输送机

• 食品生产线

• 生产线

四. 技术参数

• 探测仪响应波段：2~20μm

• 探测仪灵敏度：8~30μW

• 探测仪热灵敏度：150mk

• 探测仪温度响应范围：-25℃~1000℃

• 探测仪电源：DC24V额定（18~36VDC），15mA~26mA(报警继电器动作)

• 探测仪环境温度范围：-25℃~+70℃

• 探测仪输出：以太网输出，主要输出传感阵列温度数据和频率特性等

          继电器输出，报警继电器：2路常开；故障继电器：1路常闭；继电器额定参数500mA@30VDC

• 探测系统压缩空气：压力：0.02~0.07MPa；

                    供给流量：≥30L/min

• 安装参数：

            安装高度   安装倾斜角    皮带宽度

                         1m         30º          1.75m

                        1.5m        30º          2.65m

                         1m         45º          2.00m

                        1.5m        45º          3.20m
