一.  行业背景

市政工程包括城市公共设施建设、地下综合管廊、地下电缆隧道等，使国家城镇化和城市化发展的重要内容。而近年来，中国等发展中国家对地下综合管廊的建设十分重视，城市综合管廊是城市公用管线敷设集约化、综合化、廊道化发展的趋势。经过百多年的探索、研究、改良和实践，地下综合管廊的建设技术已日臻成熟。

城市综合管廊作为未来城市的“神经和血管系统”，对于智慧城市的重要性不言而喻。而城市综合管廊的建设中汇集了电力、电信、燃气、给水等管线或电缆，管廊的安全问题就显得比较突出。主要表现为以下几方面的问题：

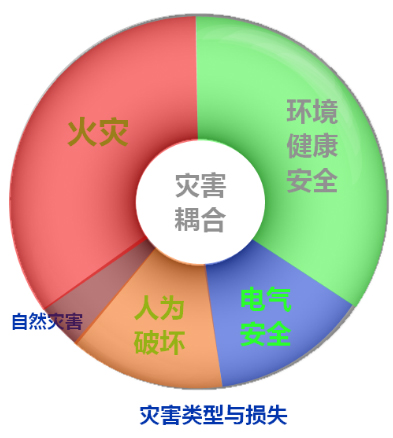

 第一，环境和健康安全、火灾、电气安全、人为破坏和自然灾害是城市综合管廊主要面临的灾害类型，相互之间的耦合发展特性突出。不同的安全问题之间相互作用，相互影响，而且舱与舱之间、管线之间、电缆之间、舱与路面之间均形成耦合影响问题。

 第二，灾害事件的预警控制和管理能力至关重要。由于综合管廊的影响面广，因此将一切灾害问题发现和处置在萌芽状态意义重大，需要建设早期预警监控系统，灾害控制与扑救系统，系统整合与综合管理系统等。

 第三，综合管廊所有安全和运行系统设备的耐环境性能十分重要。对于地下综合管廊来讲，属于典型的地下空间，环境呈现潮湿、凝露甚至湿热等特征，对于常规建筑中使用的电子产品和消防设施是一个考验。

有鉴于此，综合管廊安全系统的建设至少应遵才能够以下原则：

ü系统整合融合原则

由于综合管廊设于地下，属于典型的地下空间，有典型地下空间的特点，即空间狭窄、灾种之间的耦合特征明显、舱室之间相互影响、不便于人员快速巡检等。基于此，消防、安防等系统的设计至少要从以下几方面考虑充分的整合融合：

 1)   无论是哪一类监控系统或联动控制系统，均需要在监控中心建立统一的监控与运维管理平台，实现信息、决策、管理、行动等的统一管理、统一执行和救援防护；

 2)   尽量实现系统设备的整合，能用一套系统解决的不用两套，例如视频图像火灾探测系统实际上可以承担视频监控和智能监控（侵入）等的功能，是典型的整合系统；公辅设施的建设要力主统一规划统一建设，不可以各自为战；

 3)   综合管廊的工艺设施是安全的主体，需要实现与工艺安全设施的整合融合，应当研究工艺参数在早期安全预警中的作用，例如大型动力电缆的环流特定、输气管的压力波动特性的，这些参数在安全防护系统中会有重要作用。

ü系统设备、配套设施的耐环境性能原则

        城市综合管廊是典型的地下空间，会面临潮湿、凝露，甚至盐雾腐蚀等环境特征，所以传统建筑使用的点型感烟探测器或传感器不能用于这些场所，例如使用IP65以上的设备是必要的，而设备箱、模块箱、ACU箱等自然必须在IP65防护等级以上。设计时应充分考虑这一环境特征。目前有少量已投用的综合管廊内，由于环境的因素，设备损坏严重！

ü灾害事件的极早期探测报警原则

       如上所述，城市综合管廊是典型的地下空间，灾害的处置一定要做在极早期，灾害事件一旦扩大，救援会十分困难！

ü适应管廊特征的系统间新型联动关系原则

       在综合管廊内发生一些事件，要如何联动相关系统，使不同于常规建筑的，需要仔细评估。例如，在没有发生有焰火的情况下启动固定灭火系统可能适得其反，比如超细干粉灭火系统，只能在有焰火条件下启动，否则没有太大价值；对于燃气管道泄漏也是一样的，联动控制机制需要研究透彻和理顺执行，避免二次灾害。

ü系统的兼容性、可扩展性以及与智慧城市的互联互通

       目前全国许多城市都建设智慧城市，综合管廊作为城市的重要一环，所建系统应具有充分的兼容性、可扩展性，实现与智慧城市系统的互联互通。

二.  一般系统架构配置

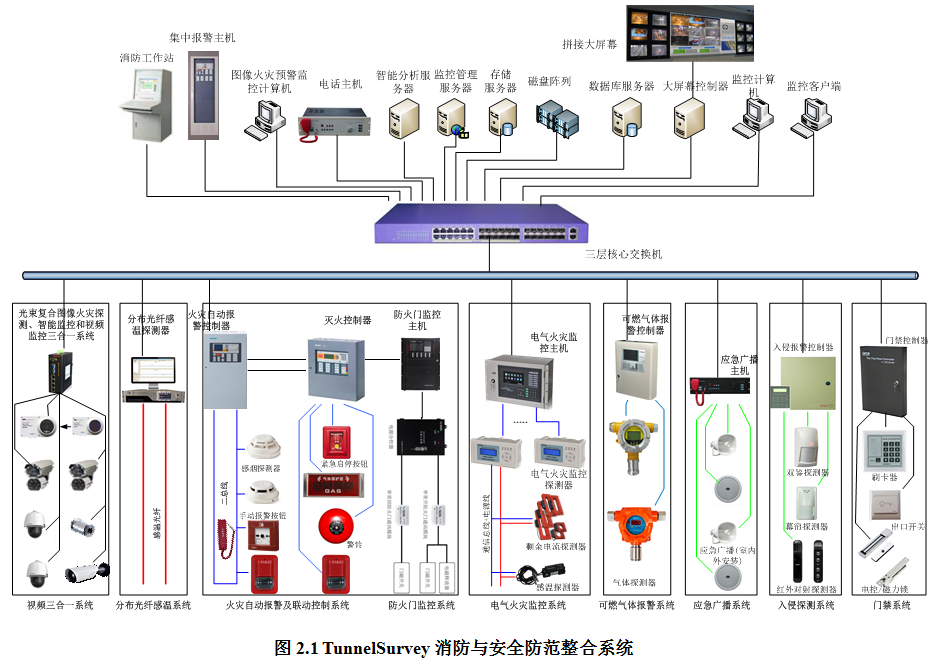

       TunnelSurvey城市综合管廊消防与安全防范整合系统主要由火灾自动报警及联动控制系统、分布式光纤感温探测器、分布式图像型/光束复合图像型火灾探测器（三合一系统的核心部分）、分布网络热像温度监测系统、防火门监控系统、电气火灾监控系统、可燃气体报警系统、消防电话系统、应急广播系统、视频图像智能监控系统、入侵探测系统、门禁系统、自动灭火系统，另外还包括结构耐火与防火保护等。
