以视频为核心的感温、感烟、感火焰复合探测解决方案
一. 行业背景
在工业社会发展的进程中,有很多场所或区域地热灾害和火灾形式呈祥较为复杂的情况,比如对于煤堆场,在自燃情况下,既有可能先出现温度异常特征(每层阴燃引起表层煤温度升高),也有可能先出现烟雾特征(内层煤阴燃,造成烟雾),还有可能出现因为外部因素造成的火焰特征,这些特征都可能是极早期探测必须同时考虑的;再比如石油化工领域的热油泵房,当出现有泄漏时,尤其是喷油雾时,是非常危险的,而此时体现在视频探测领域的现象,初期明显特征包括温度异常、油雾成像,也有可能引发火灾,出现火焰,同样各种特征都有可能使极早期探测所必须的。还有例如公路/道路/水下隧道,车辆温度异常、烟雾和火焰同样都可能是热灾害或火灾最先的征兆,要实现隧道内的极早期探测,同时具备复合探测能力就显得十分重要。另外,与爆炸、火灾相关的温度变化特征不仅仅是温度上升,也包括温度异常下降,例如液化天然气泄漏会产生低温。
对于热灾害或火灾极早期探测可能是温度、烟雾和火焰的情况在各类工业企业和商用建筑(如冷库等)还很多,这就对探测提出了更高的要求。英特威视针对这种特殊需求专门设计了以视频为核心的AE989系列感温、感烟、感火焰复合探测器及配套系统,将很好地用于各类重要、危险场所的监控中。
二. 系统框架

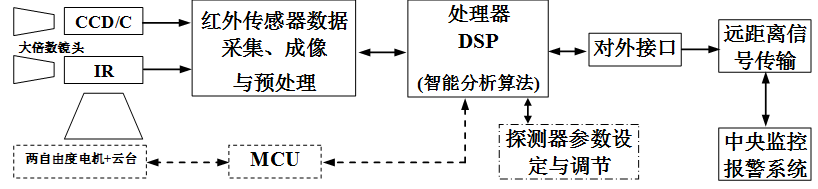

为了达到感温、感烟、感火焰三复合预警探测,英特威视研究开发了AE989系列三复合探测器,探测器主要采用了本公司生产的iSense600热灾害探测仪和高清彩色摄像机整合作为热像和可见光视频数据,通过DSP采集,在芯片中经算法分析,经模式识别、机器学习和深度学习,很好地识别热点、热区、烟雾和火焰等热灾害和火灾特征。
三. 系统特点与优势
1) 重点解决重要、危险场所的热灾害和火灾预警探测
重要、危险场所的灾害控制,最重要的就是在隐患阶段极早期探测发现,而典型特征温度异常、烟雾等热灾害特征的侦测就显得十分重要,采用感温、感烟、感火焰三复合预警探测技术,就成为一种最佳的解决方案。
2) 感温、感烟、感火焰三复合预警探测,同时解决包括泄露侦测、温度异常侦测、烟雾(包括泄露气体蒸汽等)侦测,还可以快速探测火焰
由于采用了感温、感烟、感火焰三复合预警探测技术,探测系统实际上就可以侦测液体气体泄漏造成的温度异常进行侦测,也可以针对泄露液体气体产生的烟雾进行侦测,从而实现一定程度上的液体气体泄露侦测;而感温探测功能,可以针对热点、热区快速响应,实现热灾害的侦测;烟雾探测也可以在早期侦测到火灾早期特征,这对于工业企业就太重要了,很大程度上从热灾害的源头进行了探测控制。
3) 可以安装于云台上实现较大范围监测
AE989探测器可以安装于云台上,在360º范围和垂直范围内进行扫描探测,提高了系统的覆盖范围。
4) 系统更可靠、更高效,重点解决极早期灾害探测
多参数复合探测,从热灾害的极早期阶段进行侦测,实现更可靠、更高效的预警探测。
5) 综合性价比高,社会效益好
四. 系统应用

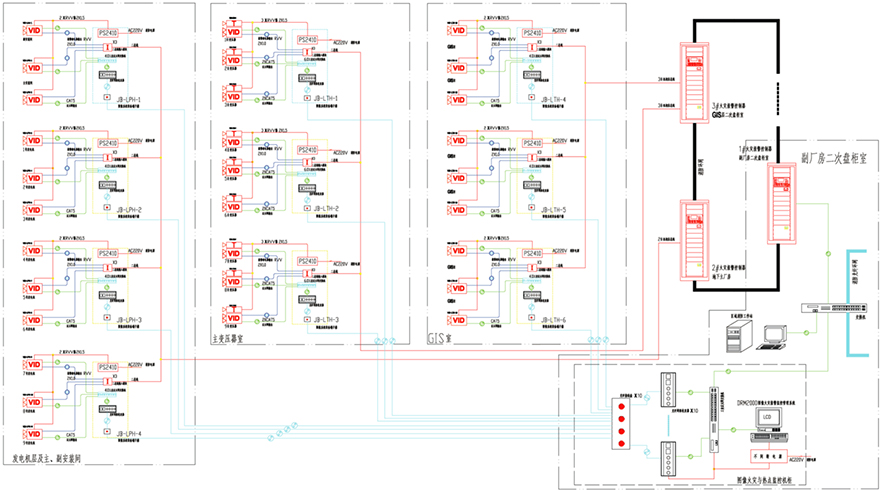

1. 水电站主变压器以视频为核心的感温、感烟、感火焰探测解决方案
对于水电厂、核电厂等来讲,主变压器的重要性不言而喻,以往采用的防火探测技术主要包括线型感温火灾探测器(例如线型感温电缆或分布光纤感温探测器)、火焰探测器等。可以肯定的讲,传统的两种探测方法主要是在火灾发生后进行探测报警,难以起到预警的作用。
变压器是利用电磁感应原理,把交流电能转变为不同电压、电流等参数的另一种电能的设备。它内部的绝缘衬垫和支架,大多采用纸、棉纱、布、木材等有机可燃物质,并有大量的绝缘油,如1000千瓦的变压器大约用木材0.012立方米,纸料40公斤,绝缘油1吨。因此,它的火灾危险性在于易燃烧,变压器内部一旦发生严重过载、短路,可燃的绝缘材料和绝缘油就会受高温或电弧作用,分解燃烧,并产生大量气体,使变压器内部的压力急剧增加,造成外壳爆裂,大量喷油,燃烧的油流又进一步扩大了火灾危害,并造成大面积停电,影响正常的生产和生活。
因此,针对变压器采用以视频为核心的感温、感烟、感火焰探测解决方案将能从变压器的火灾隐患开始进行预警探测,包括避免外部破坏,达到很好的保护作用。英特威视推出的这种解决方案已经被用于包括溪洛渡水电站、向家坝水电站等电力行业的主变压气保护中。

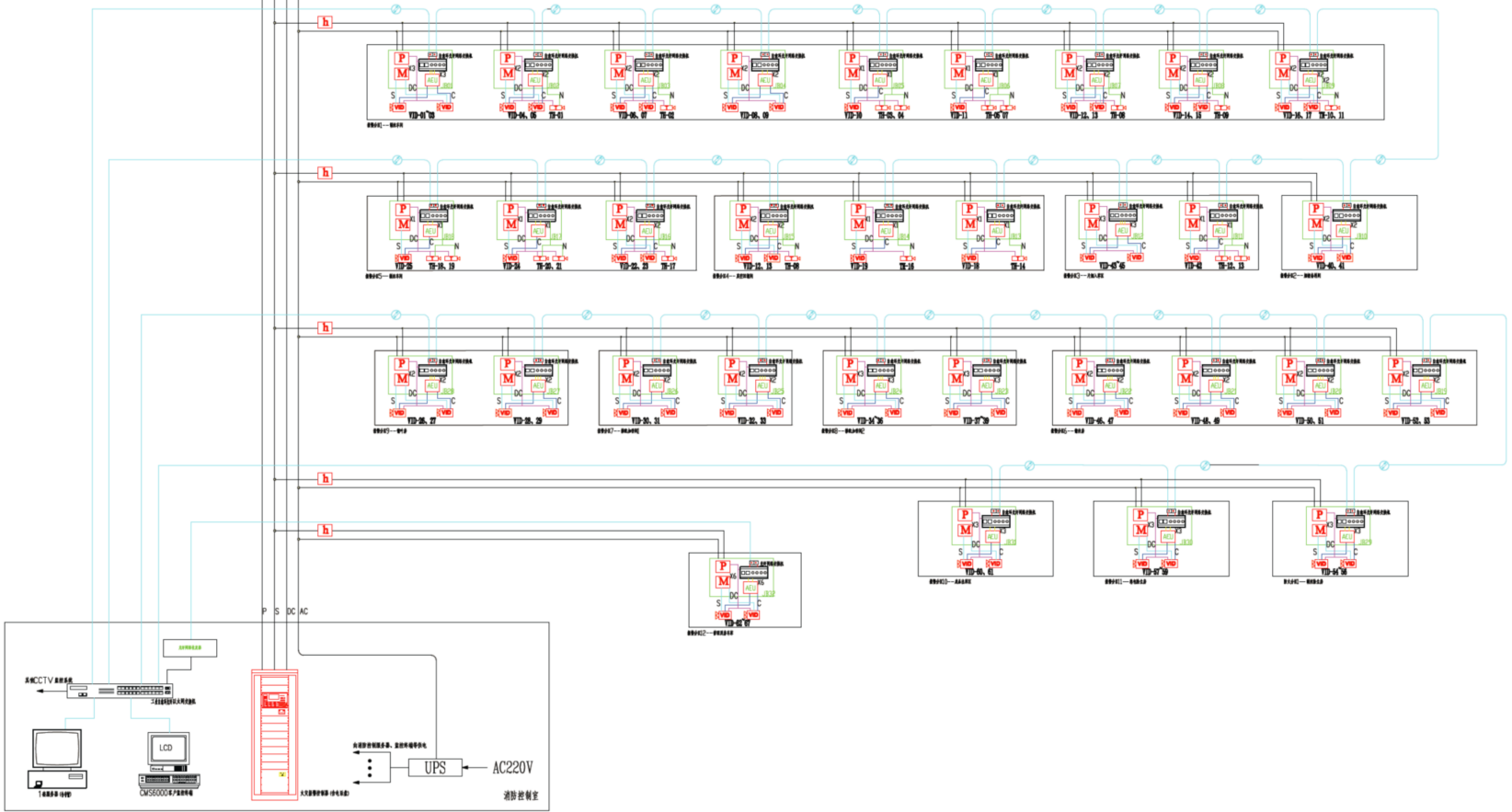

2. 烟厂制丝车间以视频为核心的感温、感烟、感火焰探测解决方案
烟厂制丝车间为何还要采用以视频为核心的感温、感烟、感火焰探测解决方案呢?众所周知,随着烟厂生产的高度自动化,主要的生产工艺均有机器设备自行完成,也正因为如此,火灾的隐患很多就出现在自动化设备本身,因为其中大量采用了包括电机、供配电系统等,而传统的探测方法主要是从感烟的角度进行的,难以满足这种高度自动化生产线的早期热灾害预警探测的需求。
2016年英特威视首次将以视频为核心的感温、感烟、感火焰探测解决方案应用到了云南红云红河集团会泽卷烟厂的制丝车间改造项目中,为工厂的安全生产提供了重要保护。
五. 推荐产品
DMR2000-Thermal

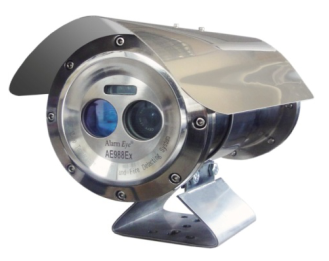

AE989
iSense602

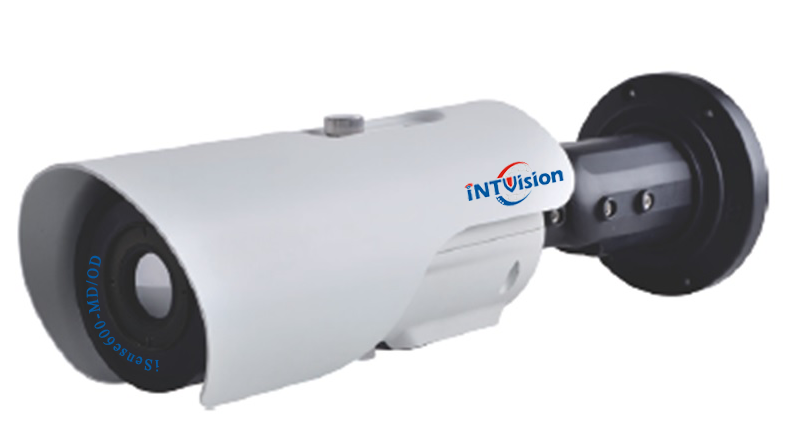

iSense600-MD
六. 典型应用案例
溪洛渡水电站 向家坝水电站 溧阳蓄能电站 会泽烟厂
